安裝底蓋
安裝底座是焊接在罐體的頂蓋上，用以連接減速機和軸的密封裝置。

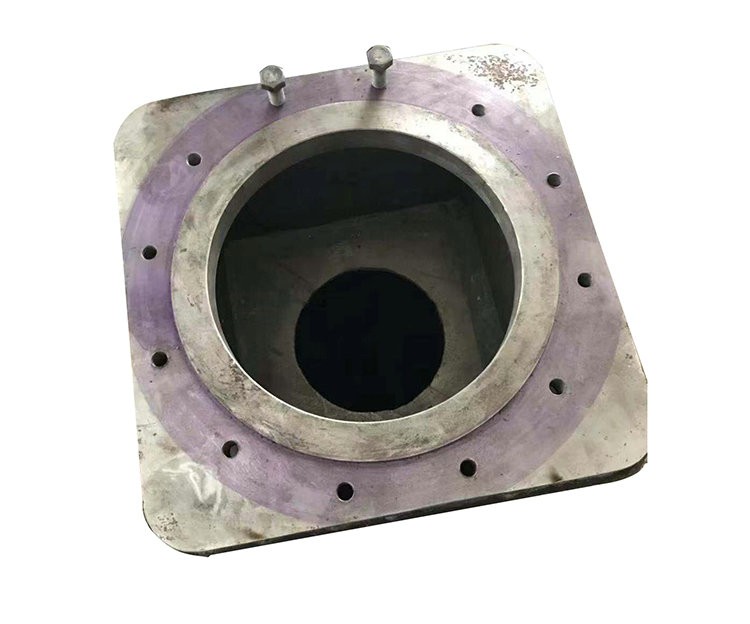

安裝底座是焊接在罐體的頂蓋上，用以連接減速機和軸的密封裝置。安裝底蓋結構形式如圖：
標準：HG21565—1995
為了易于保證既與減速機連接又穿過軸封裝置的攪拌軸運轉順利，要求軸封裝置與減速機機座安裝時有一定的同心度，一般都將兩者的定位安裝面做在同一塊底座上，車削時，應在同一裝夾位置上將兩者的定位安裝面車成。視釜內物料的腐蝕情況，底座有襯里或無襯里二種，無襯里的底座材料可用Q235-A.F或Q235-A,要求襯里的，則在與物料可能接觸的表面襯一層耐腐蝕材料，通常為不銹鋼以便于與座體焊接。安裝時，先將攪拌軸、減速機座與軸封裝置同底座裝配好放在封頭上，位置找準試轉順利后才將底座點焊定位于封頭上，然后卸去整個傳動裝置（包括機座）和軸封裝置，再將底座與封頭焊牢。
本系列安裝底蓋與凸緣法蘭適應于設計壓力-0.1~1.6MPa，設計溫度-20℃~+300℃的攪拌容器，可與YDJ、YS.J型及2000系列機械密封或506、516、606、616型填料箱配套，用戶可根據YDJ型、YSJ型機架的規格選擇安裝底蓋及凸緣法蘭。也可選擇其它系列機架及軸封，但需注意機架及機封的安裝尺寸和機封的安裝空間。
底蓋凸緣是將通常的安裝底蓋和凸緣法蘭合二為一，下部直接焊于容器，上部直接與攪拌裝置連接，結構簡單、緊湊，節約材料，減輕重量，特別是V系列的底蓋凸緣（分體），在大型設備中，將機架凸緣和機封凸緣分別采用不同材質，明顯節省了成本，得到了廣泛應用（機架凸緣下部開有排液孔，便于日常機封等部件的清洗和維護)。為了便于維修，可根據攪拌軸的擱軸方式將底蓋凸緣制成上裝式和下裝式。
